瑞舟內頁01
  • RZT-101A
  • RZT-101A
  • RZT-101A

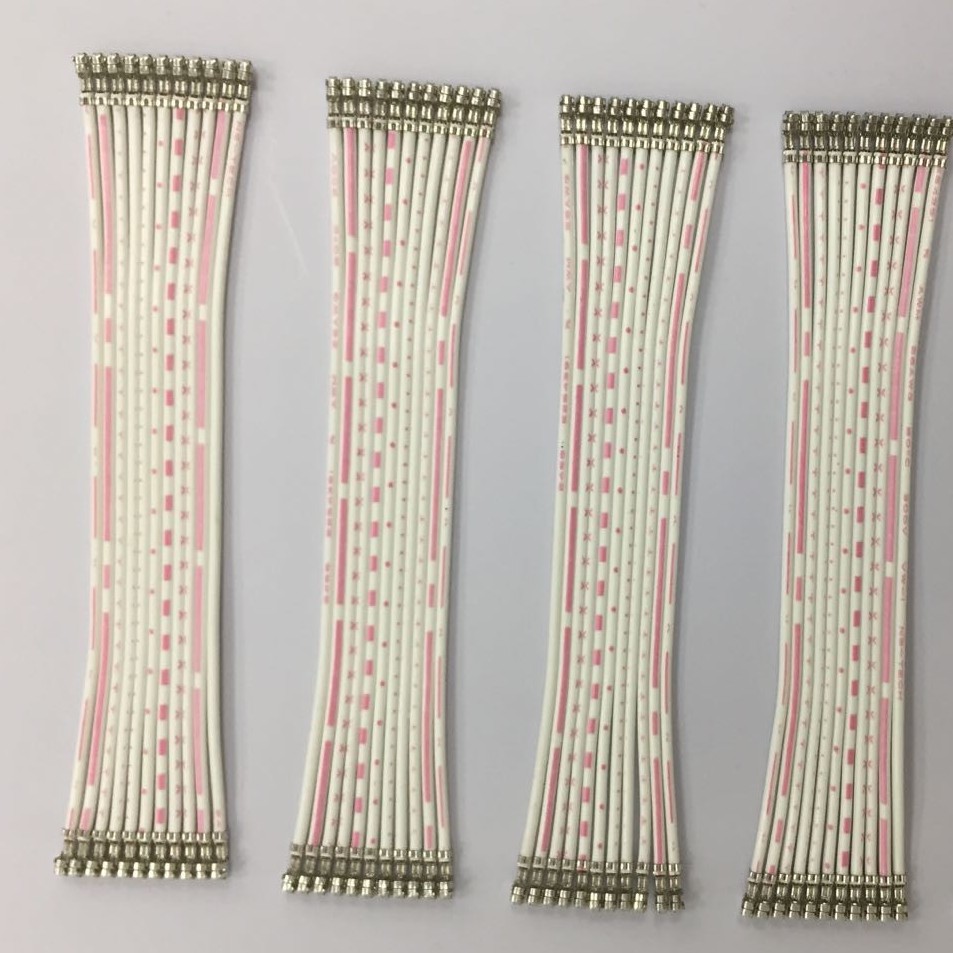

  • RZT-101A樣線

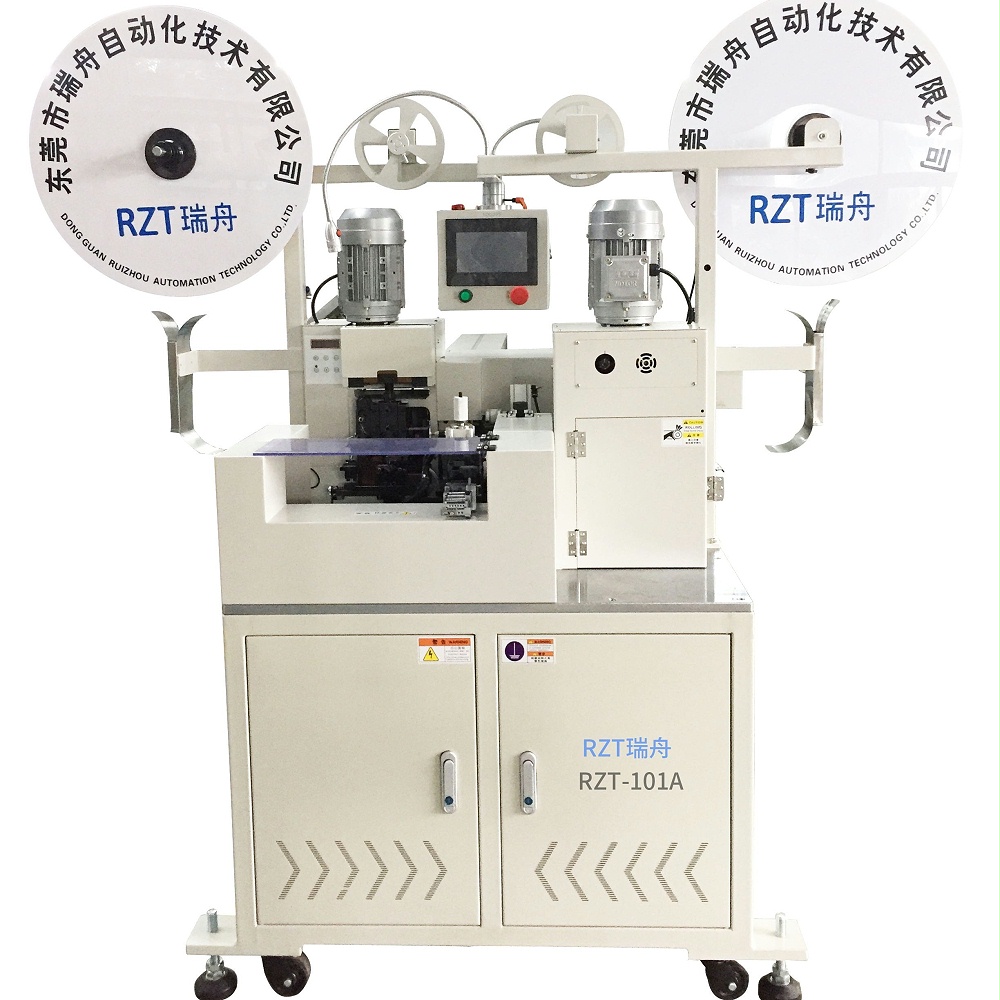

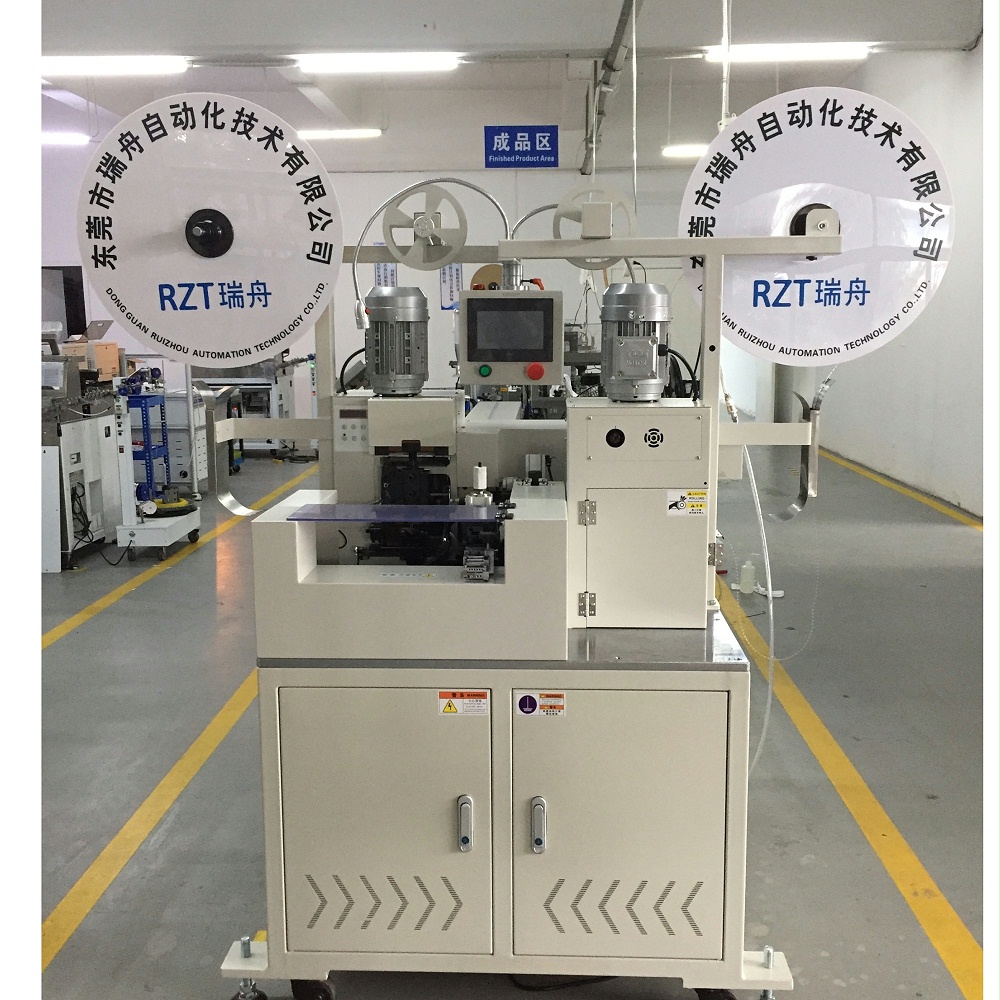

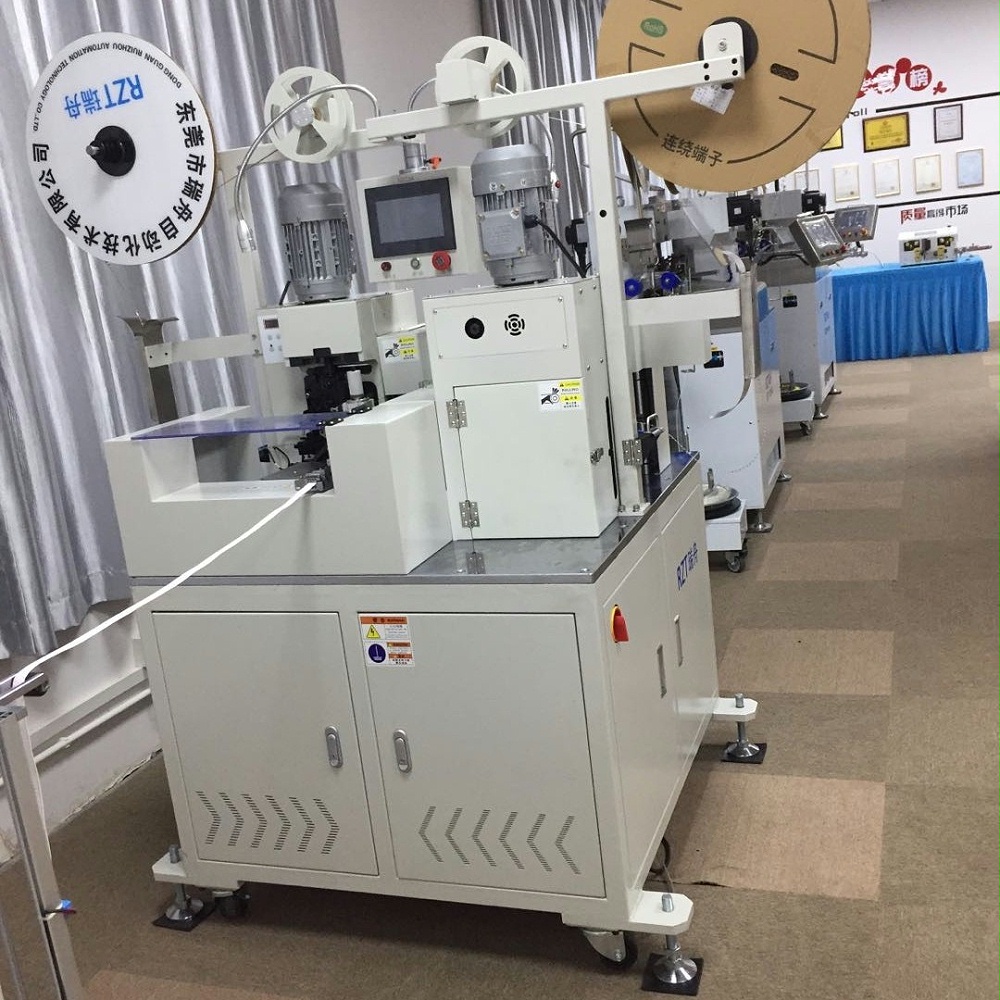

全自動智能排線端子壓接機

產品功能：雙端壓接端子，應用壓接排線，電子線等加工。

產品優勢：

本機采用日本松下控制系統，松下伺服，精度高穩定。

系統采用觸摸屏操控方式調整，包括線長度，剝皮長度打端位置等，全部觸摸屏調節。

適用端子型號：PH,XH,ZX,SCN,SM,VH,杜邦等連續端子壓接。

全國熱線

13377761898 15017001308

  • 產品詳情
  • 產品功能：
     雙端壓接端子，應用壓接排線，電子線等加工。
  • 產品優勢：
  1. 本機采用日本松下控制系統，松下伺服，精度高穩定。
  2. 系統采用觸摸屏操控方式調整，包括線長度，剝皮長度打端位置等，全部觸摸屏調節。
  3. 適用端子型號：PH,XH,ZX,SCN,SM,VH,杜邦等連續端子壓接。
  • 技術參數：
型號 RZT-101A
生產效率高 每小時可生產800-1000條產品
端子位 15,000-22,000 PCS
端子的使用范圍廣 端子型號 0.8mm-4.2mm
線材的使用范圍廣 線材型號 18AWG-32AWG  線材OD0.6mm- 2.5mm
切斷長度 72mm-9,999mm
切斷精度 ±0.5mm
單根線寬 0.8mm-2.5mm
剝皮長度 2mm-10mm
最大線寬 28mm
最大排線P數  20P
線材種類 2468線，灰白排，彩排等
打端子效率 18,000PCS／H（最大，排線20P）
特殊功能 單頭打，雙頭打 間隔打，正反打
模具更換 可更換打端模具
外形尺寸  長1.85m*寬0.76m*高1.83m
重量   約527KG
工作電壓 AC 220V 50Hz
工作氣壓  0.4MPa-0.6MPa，氣源要求過濾并干燥






聯系方式：

電話：13377761898   15017001308

QQ：1657697074      376843042

郵箱：sales@rztchn.com
